三层绝缘线UL认证

三层绝缘线UL2353理解上

? 三层绝缘线介绍

三层绝缘线最初是由日本古河研发，在2000年左右，中国出现家三层绝缘线厂家，在近14年的发展过程中，我们见证了国产三层绝缘线的品质提升以及这个行业的发展历程。

三层绝缘线的应用：

三层绝缘线相比漆包线的优势：

? 三层绝缘线类型：

a.按等级分类

三层线发展至今，目前拥有120级（E级），130级（B级），155级（F级），

由于终端产品对耐温等级的要求提升，E级产品目前已被基本淘汰，市场需求量的是B级，约占总市场的95%，甚至更多。F级产品目前国内需求量较小，但F级产品是近年来各三层线厂家研发开拓的新领域，预计将来市场会慢慢累积。

b.按绝缘材料分类

三层线主要由中心裸铜或者漆包线作为导体，外层挤出2层或者三层绝缘物料，主要有聚酯，铁氟龙以及尼龙料。从成本以及市场角度考虑，约80%厂家选择层和第二层挤出聚酯，第三层挤出尼龙。由于铁氟龙耐温等级较高，因此部分厂家会选择使用铁氟龙作为里面两层绝缘料，温度等级可以达到F级。我们基于国内市场实际情况选择使用聚酯（PBT或者PET）以及尼龙料进行生产，且产品性能同样满足国内市场要求。下图即为三层线结构示意图：

?  三层绝缘线UL认证介绍

按照UL2353标准规定，三层绝缘线UL认可分为3类：

1. 基础绝缘：当挤出或者包覆绝缘层只有一层时，只能进行基础绝缘。

2. 辅助绝缘：当挤出或者包覆绝缘层只有两层时，可以进行辅助绝缘或者是强化绝缘。进行强化绝缘的前提是，这两层是可分割的，如果不可分剥，那么只能进行辅助绝缘。

3. 强化绝缘：当挤出或者包覆绝缘层有3层时，那么可以进行强化绝缘认可，与此同时，可分剥不可分剥在具体送样时有所不同。

注意：如果导体使用漆包线，以上所述绝缘层并不包含漆包线的绝缘层。

     由于多数厂家进行该产品认可时，均会选择进行强化绝缘认可，因此在此重点介绍强化绝缘认可。

?  三层绝缘线强化绝缘认可测试介绍

A:红外光谱测试

UL需要对三层绝缘线所使用每层绝缘层做IR红外分析，并留档以便后续跟踪生产厂家是否更改配方结构。

B:结构审查

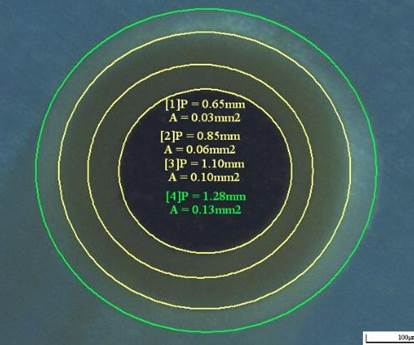

针对可分剥不可分剥，UL需要进行核实，同时还需要通过体式显微镜对三层绝缘线结构以及各绝缘层厚度进行测量。

C: 柔韧性测试

D: 热冲性能测试

E：直导体耐压测试

F：绞线耐压测试

G：钢珠残留值测试

以上性能测试需要关注的是热冲性能测试，因为该性能测试涉及到老化测试，对于绝缘层的考验比较苛刻。举例：如果申请耐温等级为130级，那么则需要在225度烘箱内，将样品烘烤30分钟，然后再施加相应电压进行判断，多数厂家在进行UL认可时，往往这个测试很难通过。
