上海玉衡资讯-8月刊：多层绝缘线和绝缘系统UL认证简析

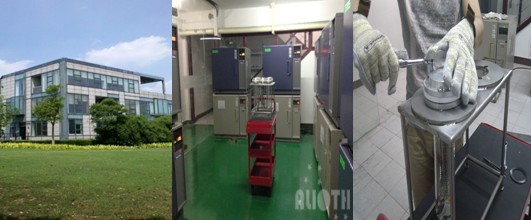

在大中华区EIM(绝缘材料)和EIS(绝缘系统)的领域，上海玉衡实验室（Shanghai Alioth WTDP Lab ）是目前最专业的认证实验室。

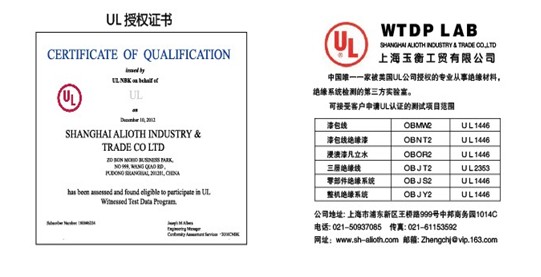

自2005年起，上海玉衡开始筹备实验室，历经8年积累，在2012年初，UL正式接受对上海玉衡实验室进行评估，在评估过程中，以美国工程师A.J Baig为首的UL工程师团队多次莅临我司进行严格的审查评估，并在2012年底顺利通过了实验室测试资格的审核。上海专业UL认证公司
多层绝缘线UL认证 (Single and Multi-layer Insulated Winding Wire )
1.多层绝缘线在行业内常称为三层绝缘线， 实际上这是不恰当的，多层绝缘线UL认证可分为3类：
◆基础绝缘(Basic Insulation)：挤出或者包覆绝缘层至少一层，进行基础绝缘认证。
◆辅助绝缘（Supplementary Insulation）：挤出或者包覆绝缘层至少有两层，可以进行辅助绝缘或者是强化绝缘认证。
◆强化绝缘（Reinforced Insulation）：挤出或者包覆绝缘层有两层或者三层，那么可以进行强化绝缘认证，与此同时，可分剥与不可分剥在具体的测试样品和测试方法也略有不同。
注意：A.裸铜线或漆包线只做为导体存在，漆包线漆膜不作为多层绝缘线的绝缘层。
B.摘录UL 2353标准Section 5 .5.1。
2.目前国内通过UL认可厂家为44家，多数申请为130级强化绝缘认可，线径范围多数为：AWG32-AWG18。峰值电压为：1000V。上海专业UL认证公司
3.UL认证测试如下，测试项目中只有IR测试需要在UL台湾进行，其余测试可在上海玉衡实验室进行：
◆.Microsection Analysis
◆.Flexibility & Adherence
◆.Heat Shock
◆.Electric strength –straight Sample
◆.Electric Strength –Twisted Sample
◆.Retention of Electric Strength after Bending
◆. Infrared Analysis Test （此测试没有失败的风险，只是用于UL后续跟踪服务）
特别需要指出的是：以上性能测试当中Heat Shock(热冲性能测试)是最为关键的，因为该性能测试涉及到样品温度等级的确定，对于绝缘层的考验也比较苛刻,如图下所示：
*截止目前，多个三层绝缘线客户在上海玉衡实验室进行了目击测试。
*提供预测试服务以及整改方案，有助于通过UL认证，同时认证周期可以缩短1/3.
绝缘系统UL认证 （Insulation System ）：
整机厂家（如电机，马达，变压器，电磁阀...）和绝缘系统零部件材料厂家（如复合材料DMD，绝缘纸、胶带、套管、多层绝缘线和绝缘漆...）均可以申请绝缘系统认证。
整机厂家申请UL绝缘系统类别为OBJY2,绝缘系统零部件材料厂家申请绝缘系统类别为OBJS2 。上海专业UL认证公司
绝缘系统中的材料可以分为主绝缘材料（Major Insulation Materials ）如:多层绝缘线,漆包线，注塑接地绝缘，绝缘纸...以及次绝缘材料（Minor Insulation Materials ）如：胶带.套管.扎带.引出线...
厂家申请绝缘系统UL认证的产品为主绝缘材料时需要进行LTTA测试， 添加的材料为次绝缘材料时需要进行CCT测试。
◆ OBJY2 （无需测试） = System Authorized(系统授权) + Copy(拷贝)合适的OBJS2
◆ OBJS2 & OBJY2(涉及主绝缘) = LTTA(长期热老化测试) or/+ CCT（短期密封管测试）
◆ OBJS2 & OBJY2(涉及次绝缘) = System Authorized(系统授权) or/+ CCT(短期密封管测试)上海专业UL认证公司

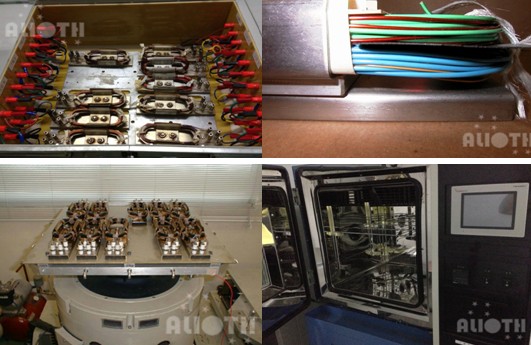

绝缘系统测试项目中，前期筹备工作很繁琐：如准备收集采购绝缘材料零部件（不同规格和要求的漆包线， 三层绝缘线，骨架，其他绝缘材料等）以及制作GPM模型等.测试阶段中需要进行一系列苛刻状态下的测试来判断产品在恶劣情况下的性能：
◆ 老化测试（Full Thermal aging test ） ◆ 振动测试（Mechanical Stress Test ）
◆ 冷冲测试（Cold Shock ） ◆ 潮态测试（Exposure to moisture ）
