三层绝缘线UL黄卡信息解析
越来越多的三层绝缘线厂家通过了UL的评估认可， 但是对于UL黄卡上信息， 诸多厂家表示理解不太好，笔者以一个三层绝缘线厂家为例来详细介绍一下UL黄卡上的知识。

以上该图是某个厂家三层绝缘线产品通过UL认证之后， 黄卡上完整信息。

1.     三层绝缘线正确的英文翻译是Single-Multi-Layer Insulated Winding Wire ，我们国内行业统称为三层绝缘线，客观来说，这种说法是不准确的。根据不同的工艺以及挤出或者包覆层数，多数厂家的三层绝缘线产品也不尽相同，三层绝缘线的命名早期也是是源于对日本古河产品的一种跟随认识。

2.     三层绝缘线的在UL的种类控制号即(CCN):OBJT2,针对不同的产品，UL会进行符号命名，以便有利于自己内部尽快锁定客户具体申请产品类别。

3.        公司的名称和地址：由于在申报的过程中，我们必须要向UL提交客户的信息表格， 信息表格里面就涉及到认可厂家的公司名称和地址，但是需要注意的是UL所列的公司名称并非一定是生产工厂，也可能是经销商或者代理进行的UL列明。

4.     ULFile No 即UL档案号, 每个客户申请UL认证都会有UL档案号，凭借UL档案号可以在线查询客户自己的产品UL认可信息。一旦生成的档案号， 在UL系统中每年都会产生后续的FUS厂检费用以及年度档案维护费用等。

5.     .产品命名：举例以上型号：Cat. NO: TIW-F , Cat 是Catalogue 的缩写， TIW-F是出货型号名称，该命名并非为固定模式，可以根据厂家的出货习惯以及终端应用厂家的习惯进行命名。F表示等级是155级。

三层绝缘线等级一般分为180， 155， 130,  120，等，大部分三层绝缘线厂家根据自身的产品性能来判定产品等级。如图所示：

ForExample:

105  Ž -    Class A

120  Ž      Class E

130  Ž  -   Class B

155  Ž      Class F

180  Ž  -   Class H

       目前三层绝缘线产品多数130；155等级，全球范围内，只有极少数厂家通过了H级UL2353认可。

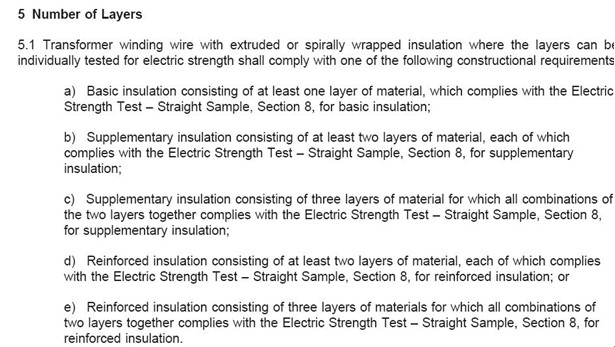

   6.绝缘强度：一般分为强化绝缘， 辅助绝缘以及基础绝缘。根据UL标准2353，

      不同的绝缘层数以及可分剥不可分剥的区别进行划分：

7.峰值电压： 根据UL2353以及UL60950-1 标准进行判断， 该峰值电压同时也与厂家的绝缘强度直接相关联。不同的绝缘类型以及不同用途的三层绝缘线，根据不同的峰值电压申请，所进行测试施加的耐压值不尽相同。

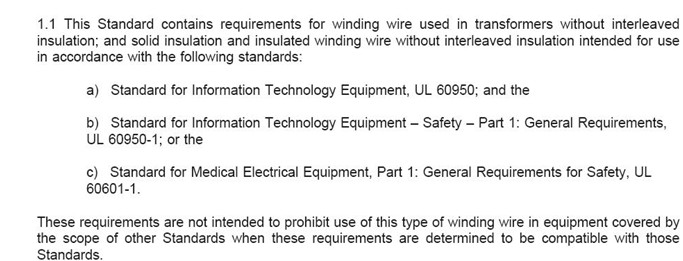

8.三层绝缘线的实际应用领域：上述案例中描述：“information technology equipment” 这里指适用于ITE信息技术设备，属于相对来说宽松的测试条件，另外有些三层绝缘线也适用于医辽设备， 在UL2353标准中也有明确规定， 客户在申请UL认证之前必须要备注该产品使用于哪类产品， 如应用于医疗设备方面，除了遵循以上标准外，还需要符合UL60601-1的标准要求。

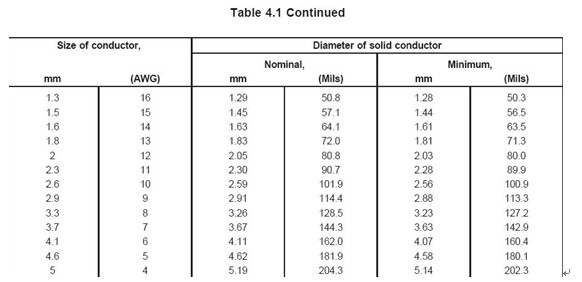

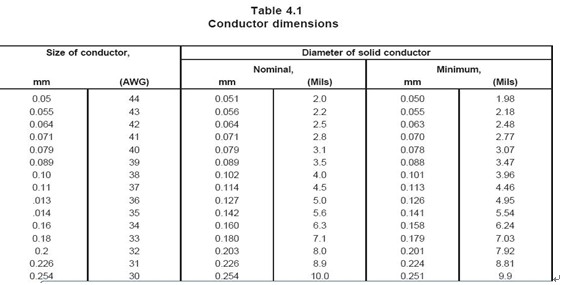

9.线径范围：厂家在做认证时，需要根据自己实际生产能力，提供线径和最小线径的样品至实验室，当然具体被认可的单一线径或者陷阱范围必须是以实测为准。进行导体测量以及绝缘层测量，目前有两种方式：a利用传统方法将每层绝缘层分拨剥离，然后利用千分尺进行测试。b 利用显微镜进行导体以及绝缘层测量。

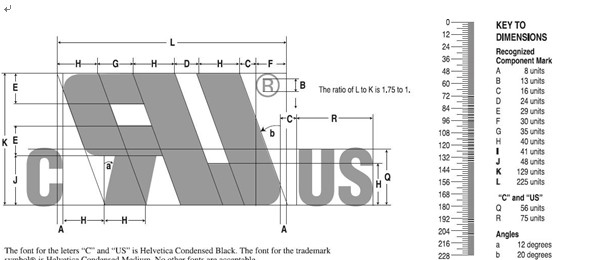

10.UL标志：任何一个申请UL认证的厂家在出货的时候， 包装箱，线盘上打印公司名称， 产品名称， 以及UL标志才算完整的UL认证产品，在打印UL标志的时候，这个标志也是有规定尺寸的， 厂家可以按照以下标准去来定制自己UL标志：UL标志有美国UL标志， 还有加拿大UL标志：

   美国UL标志

           加拿大UL认证标志
